使用道路测设大师的线元法和交点法功能实战道路虚交点
这里主要使用道路测设大师进行演算,道路之星只是一个参考,主要是同类软件相差不大。至于虚交点,这种情况一般出现在低等级公路,所以不是很常见。

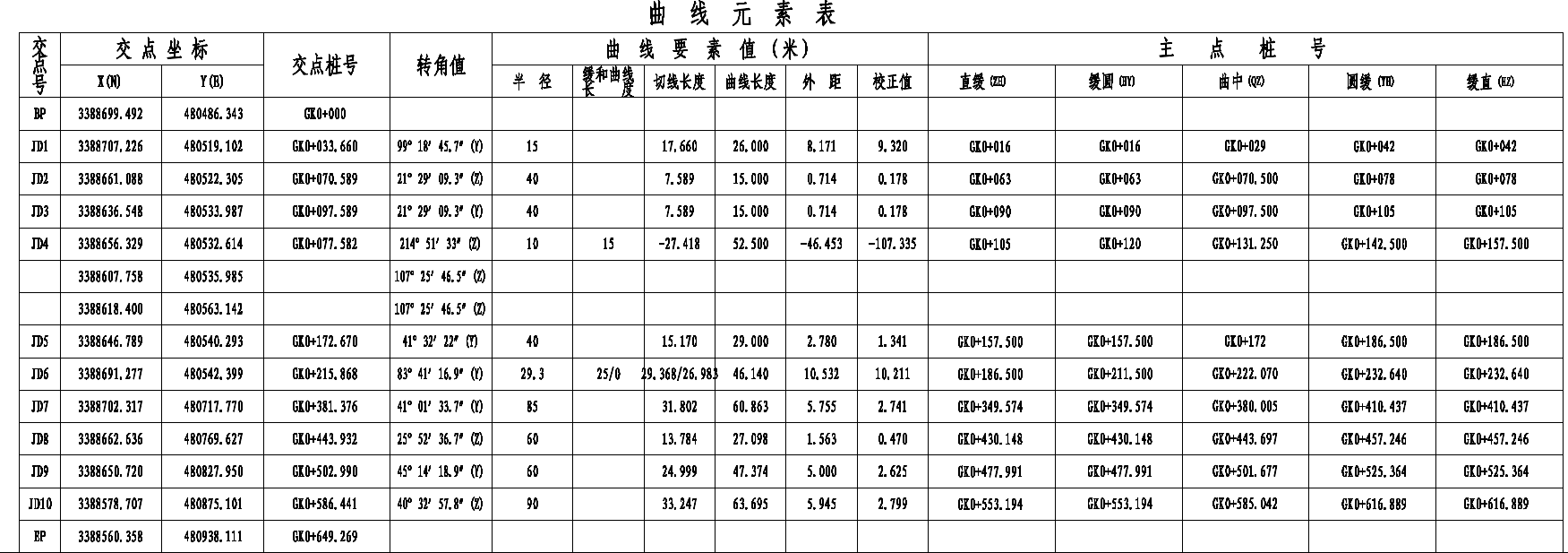

1、首先我们先看设计曲线要素表。如下图

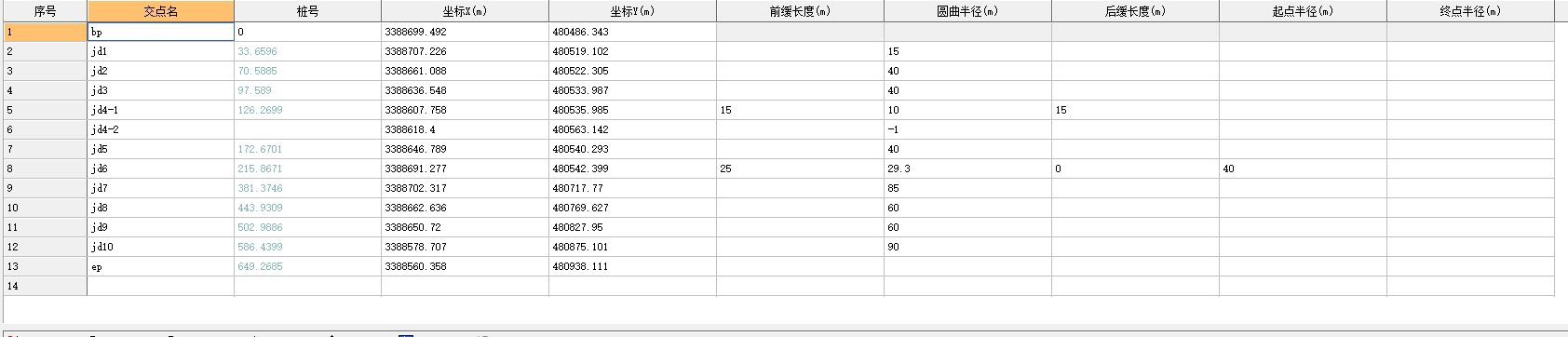

2、打开道路测设大师,输入一下内容。这里注意一下虚交点的处理的地方。如下图

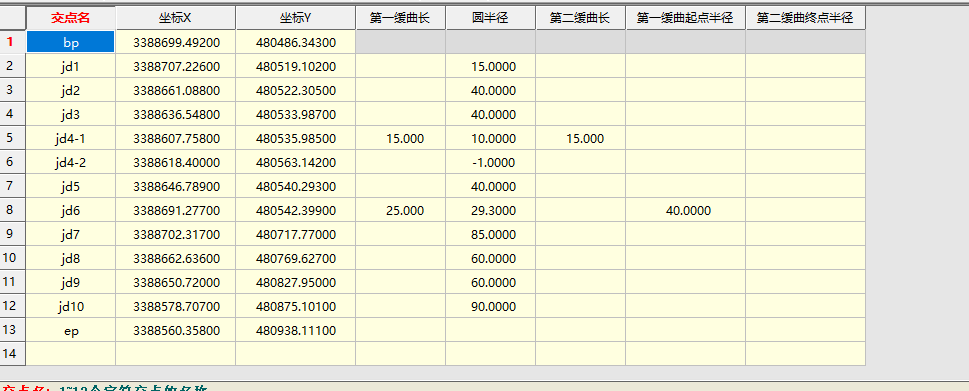

3、打开道路之星,也输入上面一样的内容。如下图
4、到此交点法的输入已经完成。其实如果能处理出来,也就不需要用线元法了,但是我说如果没有了解虚交点,可能就不能处理出来,所以这里我们还是根据设计图纸来手动输入一下线元法参数吧。
这里稍微扩展一下线元法输入,需要注意的以下问题。
首先,第一步就是输入起点(一般的软件起点都是要求先是直线段)和桩号(桩号根据实际情况输入),然后输入起点方位角,然后就开始输入桩号,如果你知道坐标也可以输入坐标来代替桩号,不过一般曲线要素表里面应该没有这些坐标,所以我们就输入桩号就行了。这些也是需要输入的关键数据。

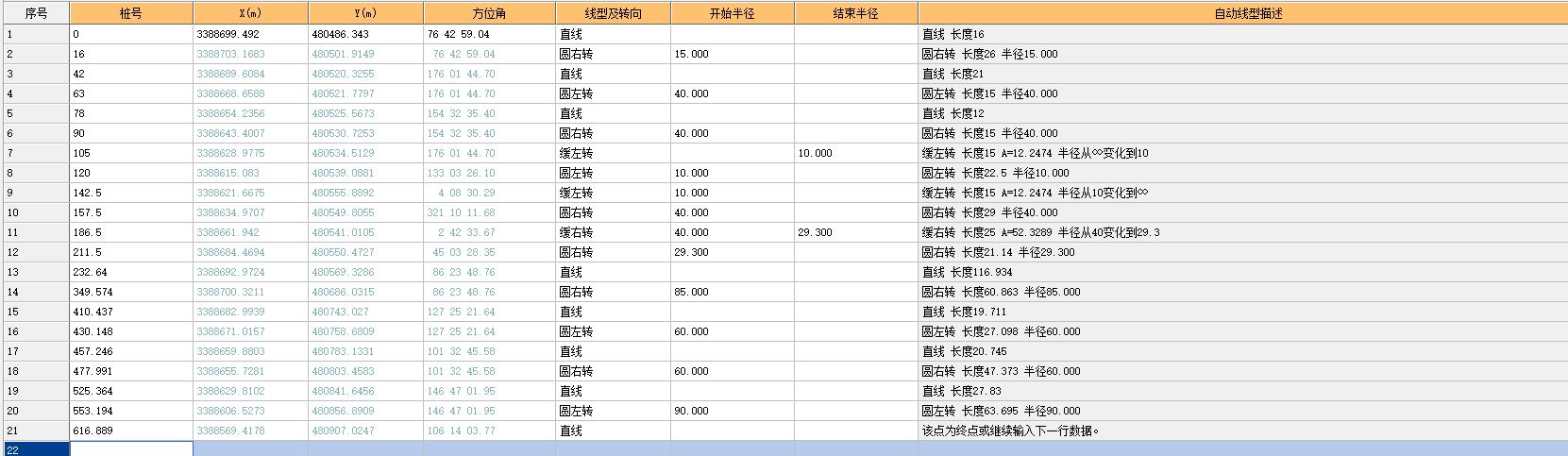

现在就是拆线了,我们首先需要明白,道路曲线要素一般都是括直线、圆曲线和缓和曲线这三种线型组成的。我们根据上图,我们可以知道我们的起点开始直线段是16米,然后开始就是圆曲线长度为42-16,拆分这段就完成了,然后输入半径。往下面看,接着又是一段直线段。依次根据上面的设计图开始接着往下面输入。下图就是输入数据表
5、根据上面的数据输入不难发现,线元法需要把线段拆分出来输入,但是适合于任何曲线。交点法相对输入就没有这么麻烦,不过得了解软件使用。
好了,上面是交点法和线元法在道路中的实战讲解仅代表个人的观点,如有说得不对的地方,欢迎大家指正。
