桥梁墩柱竖直度控制施工工艺流程及问题分析

关于桥梁墩柱竖直度控制

• 1、施工步骤
  测量进行定位放样→绑扎钢筋→模版安装→模版校正→模版固定→模版校核→加以辅助工法控制模版→浇筑混凝土。重复此步骤至墩柱施工完成。
• 2、注意事项
  测量定位-采用已知坐标点假设仪器，后视已知坐标点，复核一个已知坐标点进行坐标定位，误差值严格按照测量规范标准进行。根据定位坐标点在墩柱的四个方向做好引桩，引桩必须稳定可靠。
  钢筋绑扎-根据设计图纸绑扎间距布设，并绑扎完成。
  模版安装-根据定位坐标点，使用钢卷尺进行实际调整，保证保护层厚度。
  模版校正-使用吊线锤，根据引桩做第一步校正。使用全站仪进行坐标点位控制。
  模版固定-完成上述施工以后进行模版加固控制，并固定模版。
  模版校核-再次通过全站仪和吊线锤等控制手段再次复核模版安装位置。
  辅助控制-完成上述施工以后，通过缆风绳等手段防止模版偏位，起到抗风震等效果。缆风绳等施工，基础必须稳定可靠，禁止随意选择滑动地区布设。
• 3、竖直度问题原因分析
  每次测量坐标点位偏差过大，随意更换假设控制点。
  基础垫层未平整，模版偏差大。
  施工过程中未按照上述要求进行。
  模版固定螺丝松动。
  辅助装置未起到作用，布设在不稳定的地方。
  混黏土浇筑过程，泵管未固定完全，或其他外界因素导致模版偏位。
  底部墩柱偏差过大。

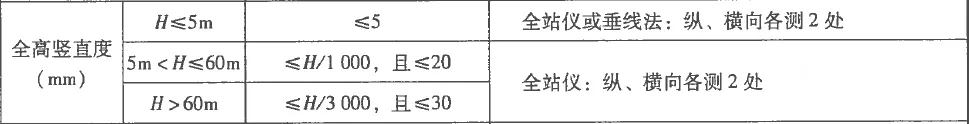

• 4、竖直度控制标准
•

上述工艺及分析仅代表我自己的一些观点，欢迎大家留言讨论、分享。
