道路之星新版本的方格网土方计算功能实例

Published on
33

前言:

其实道路之星新版出来已经很久了,这个功能也出来了很久,一直没有研究过使用。今天刚好试试。

准备工作:

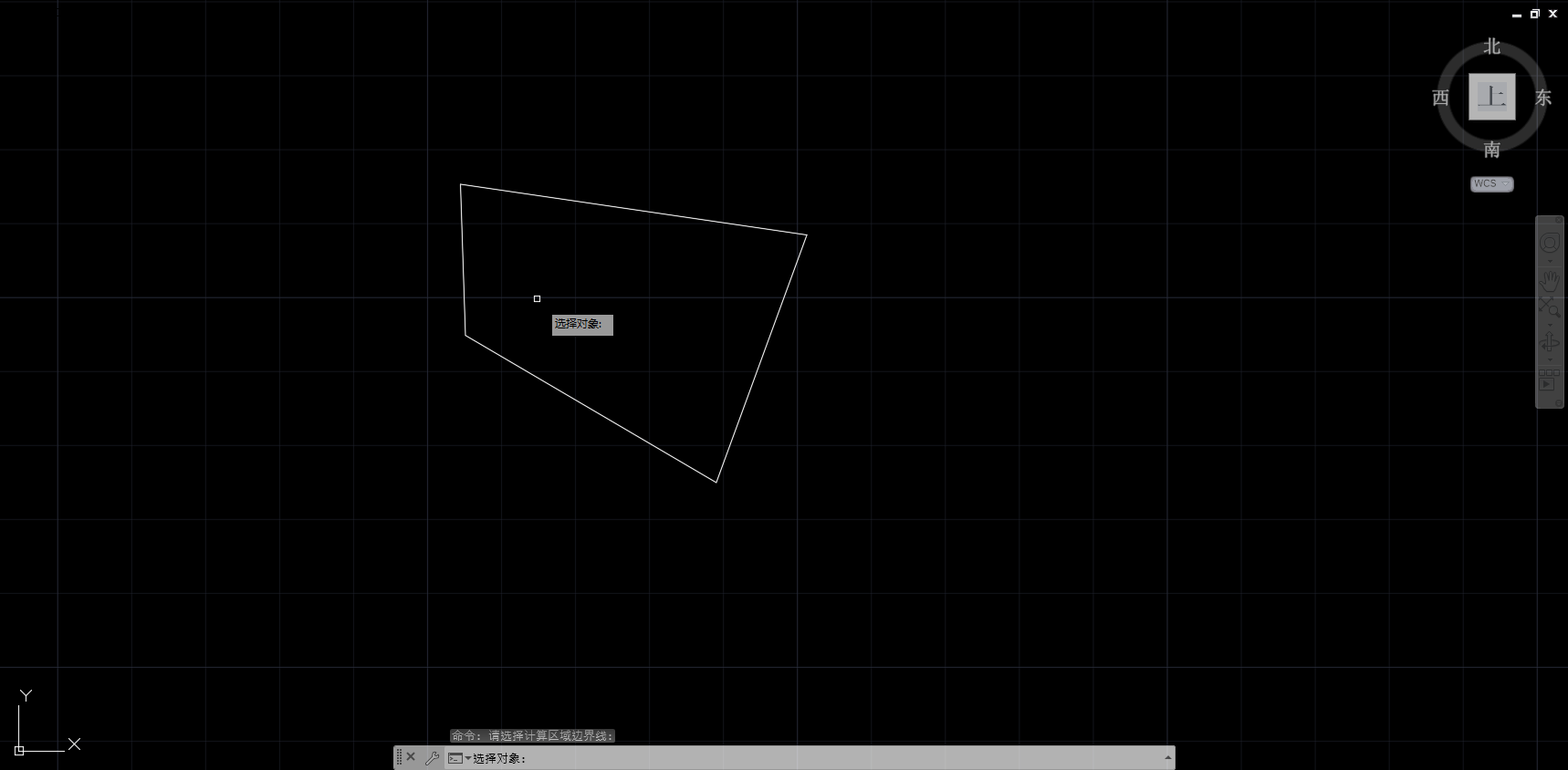

1、首先画好你需要计算方格网土方的一个闭合区域。

2、准备好你的高程数据文件,CASS格式即可。

操作步骤:

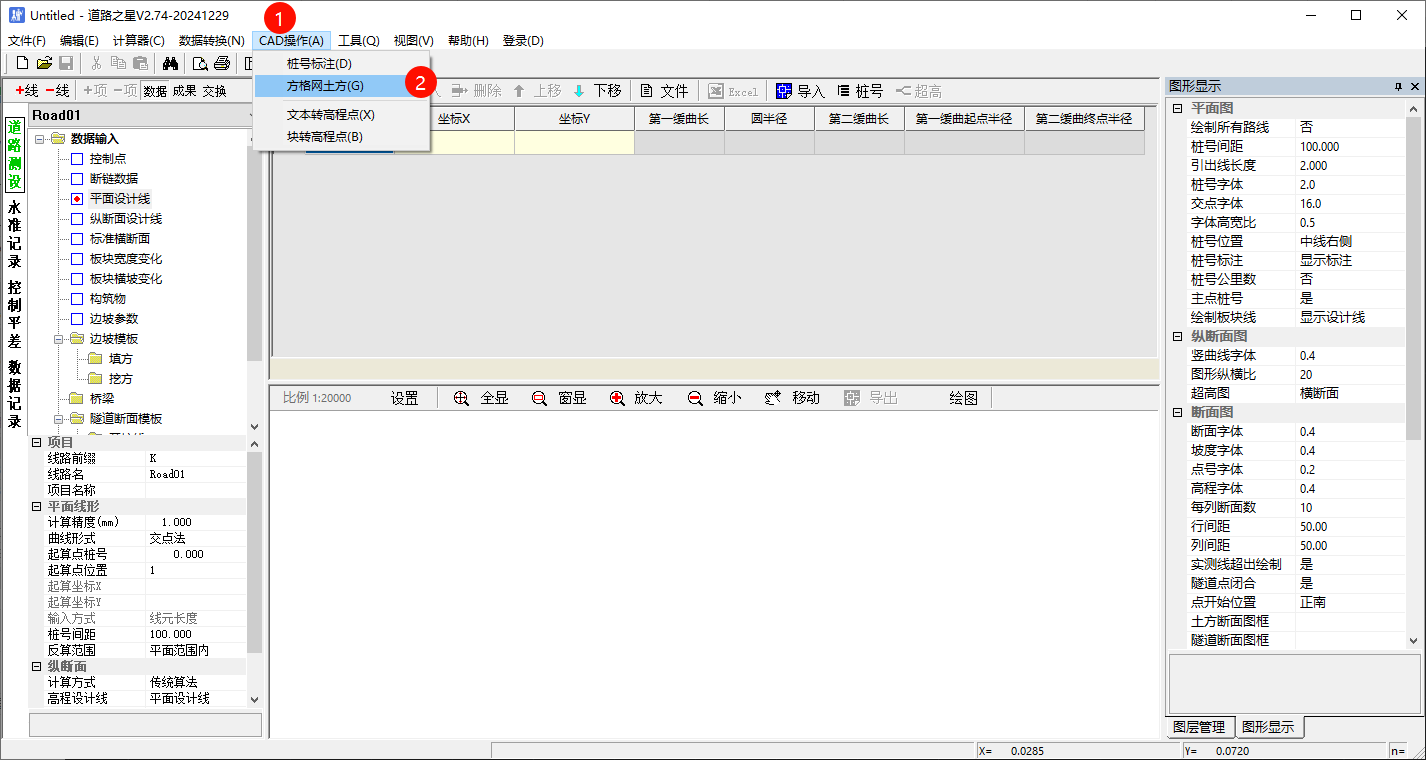

1、打开CAD,把你画好的图纸打开。点选CAD操作,选择方格网土方。

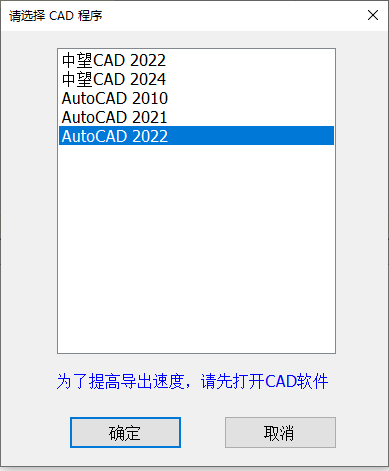

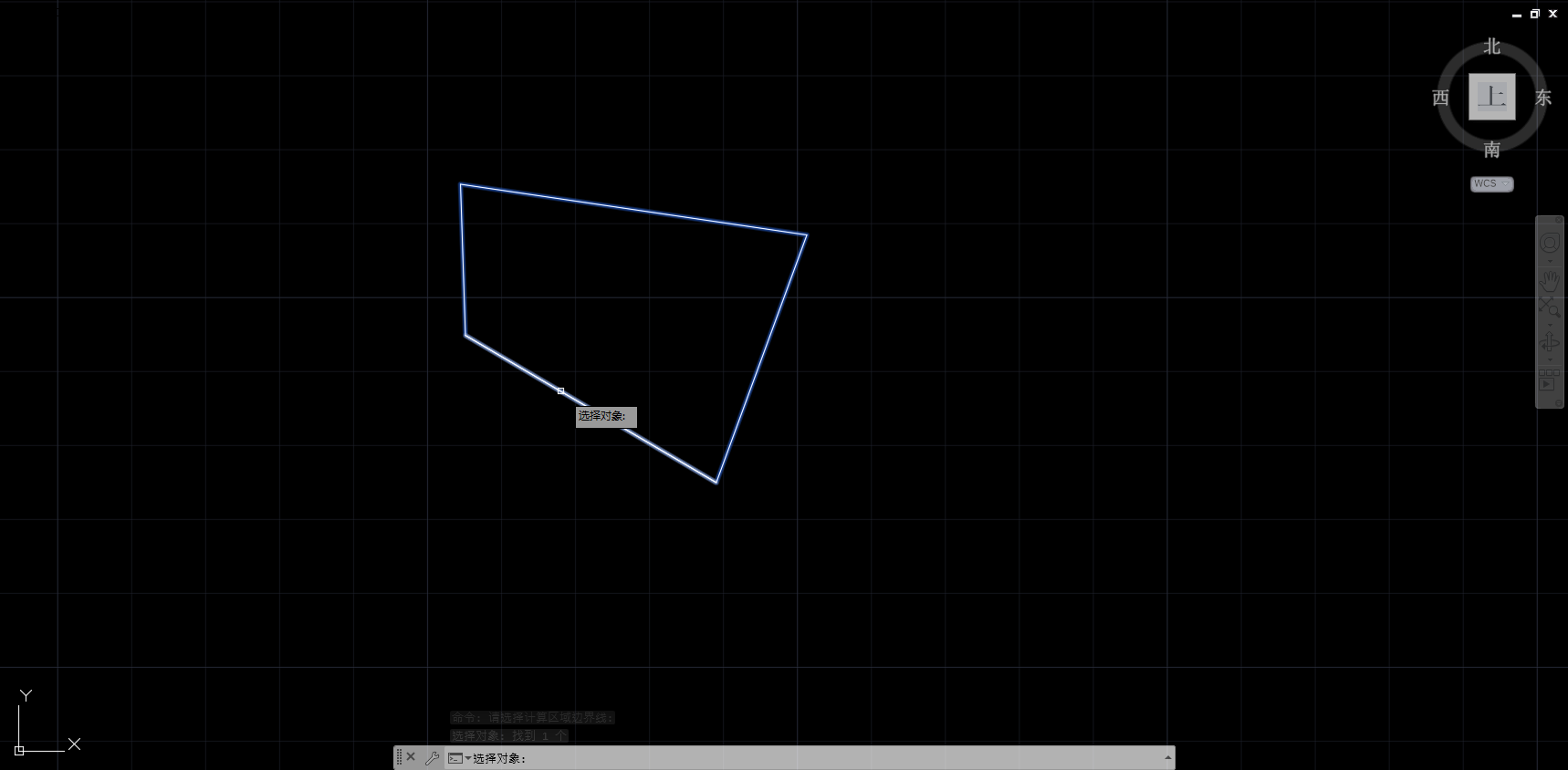

2、选择你打开的CAD,选择里面的闭合区域。

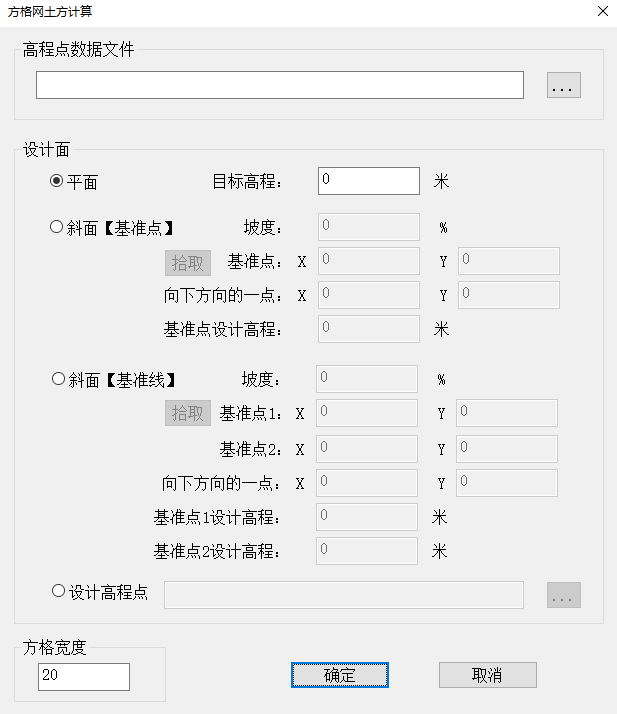

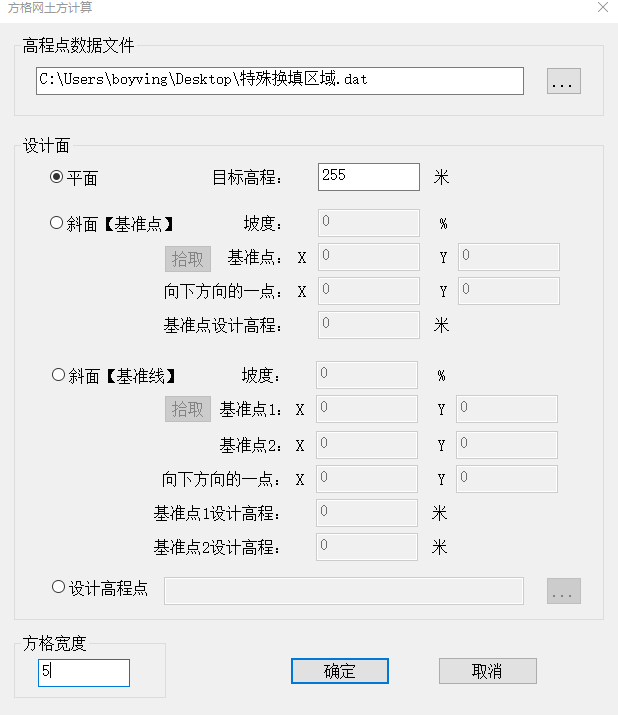

3、然后点击回车键,就会出来一个界面。也就是下图,根据你的需要设置。

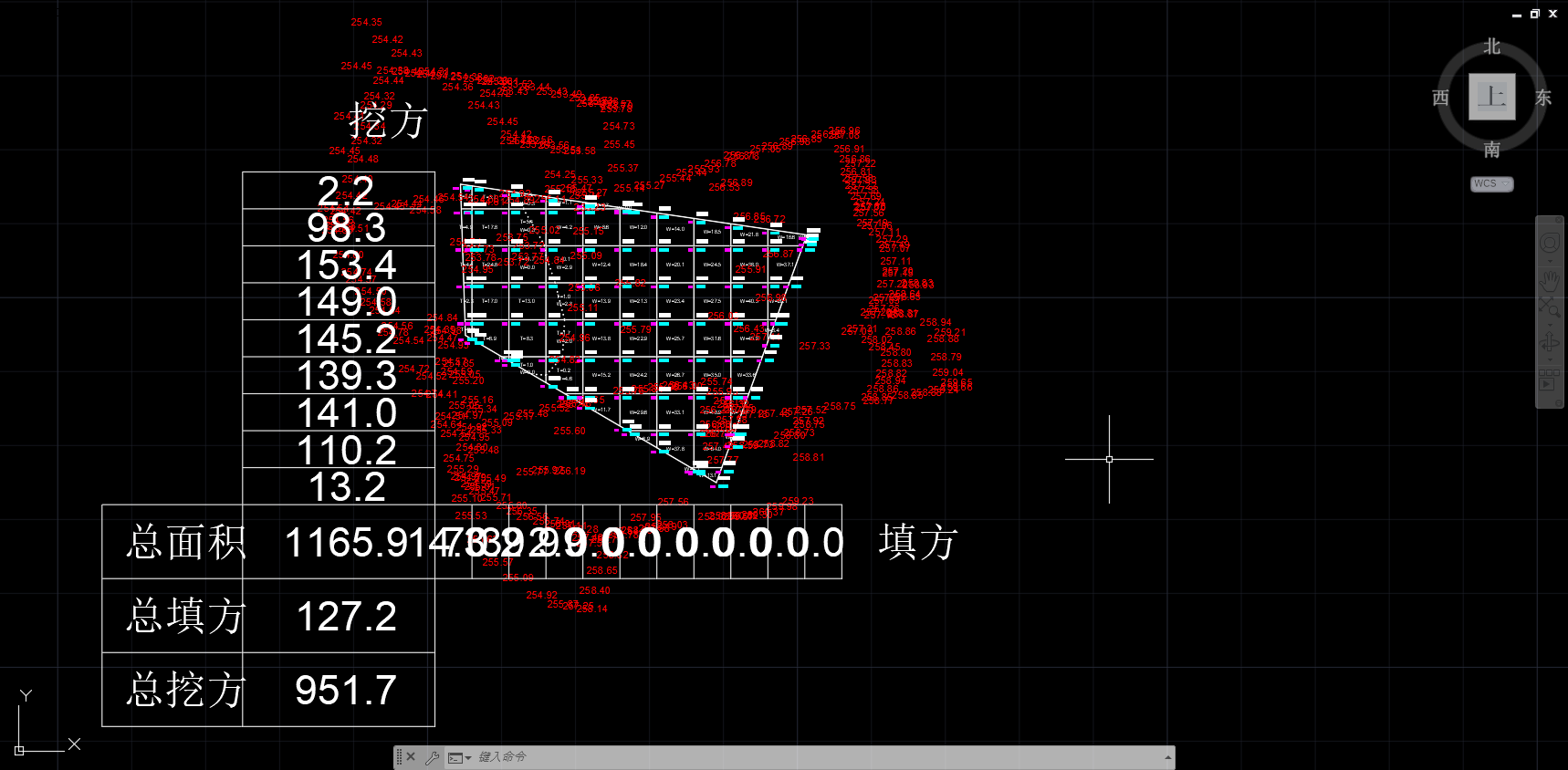

4、设置好上面以后,点击确定即可。方量会出现一个提示框,关闭以后CAD图形里面也会出现对应的计算结果。

5、到此计算全部完成。

结语:

优点:计算方式还是很简单,速度也很快,支持CAD平台挺多。

缺点:1、不能自定义文字大小,不能设置小数位数(或许我没有研究明白),看效果图不是很好。

2、计算时候需要先绘制出范围线,感觉不是很方便。

以上仅为自己的一点观点,如有错误,欢迎指正。
