AutoCAD的一些小技巧--之多段线的问题
今天一个购买用户给我反馈一个问题说获取不了多段线导致不能布桩。然后我就让他吧文件发给了我，我看了一下发现这个就是因为区域线型不是多段线导致的。下面看截图，我们跟着来解决这个问题。

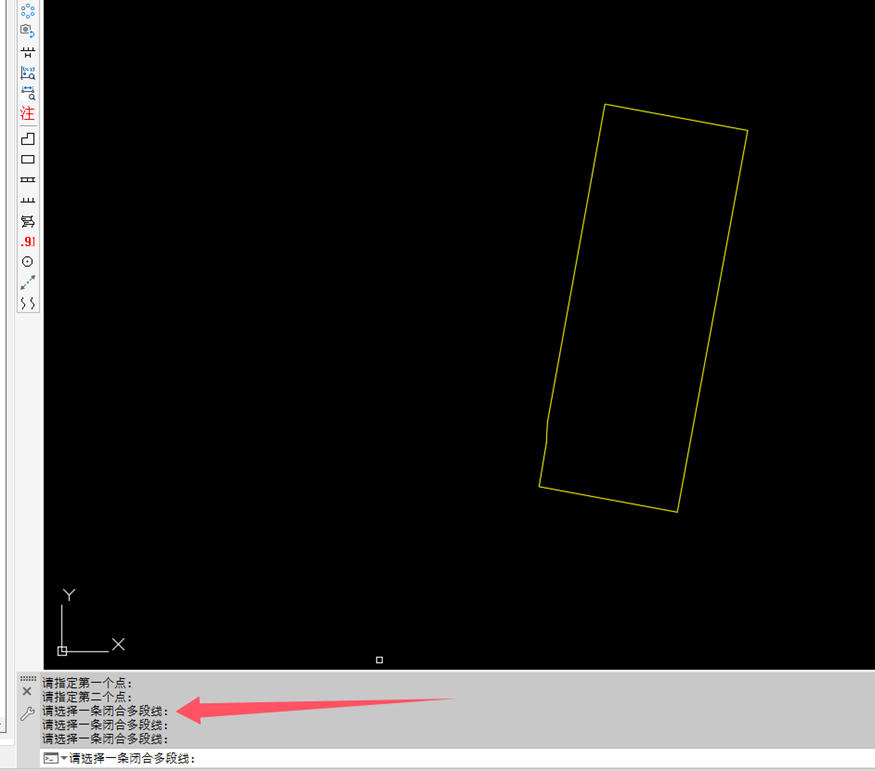

1、首先我们发现插件一直提示获取闭合区域

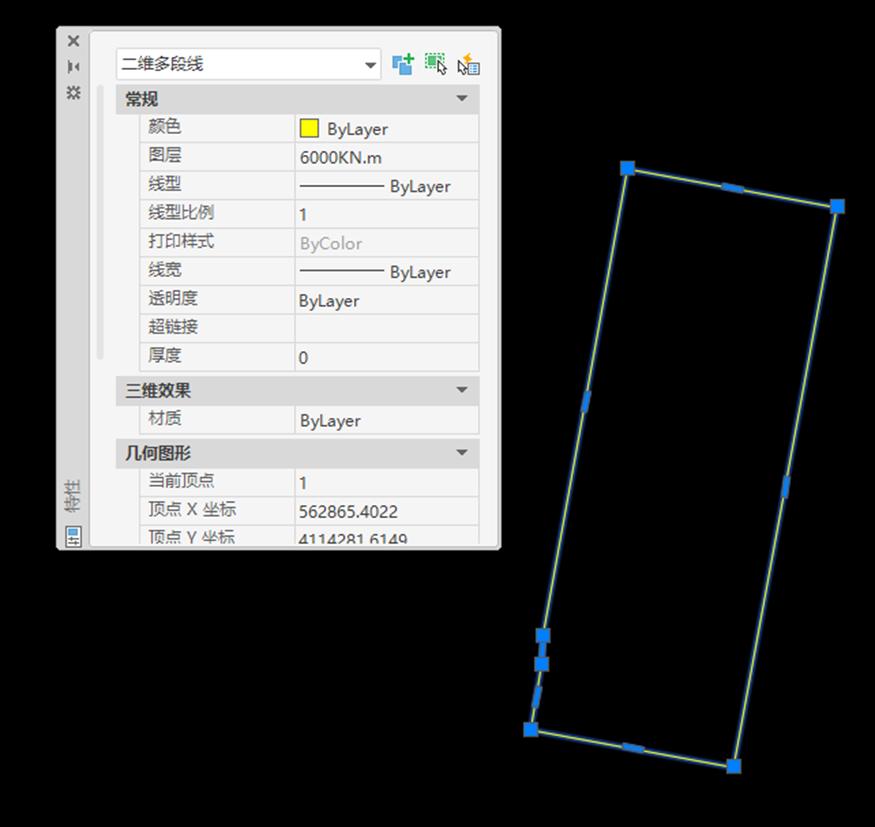

2、我们点开图形属性看到显示为二维多段线，然后友友又说的是使用的pline命令进行的绘制。这里可能很多友友就发现和自己以前绘制不一样了吧。
如图所示：
3、我们现在先来把二维多段线转成多段线。操作步骤如下：

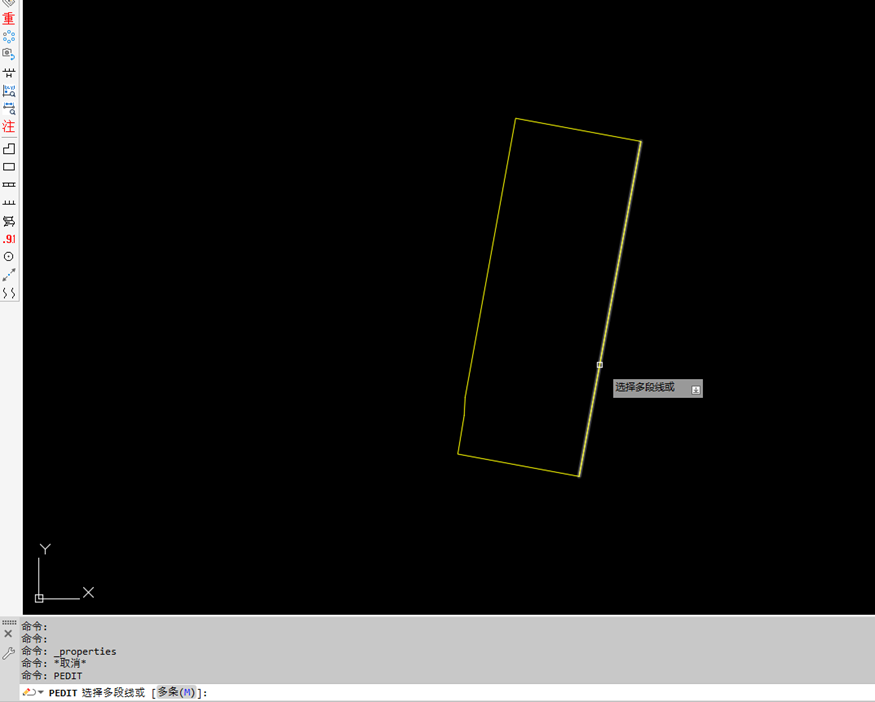

①输入PEDIT命令
选择需要转换的图形文件，点击。

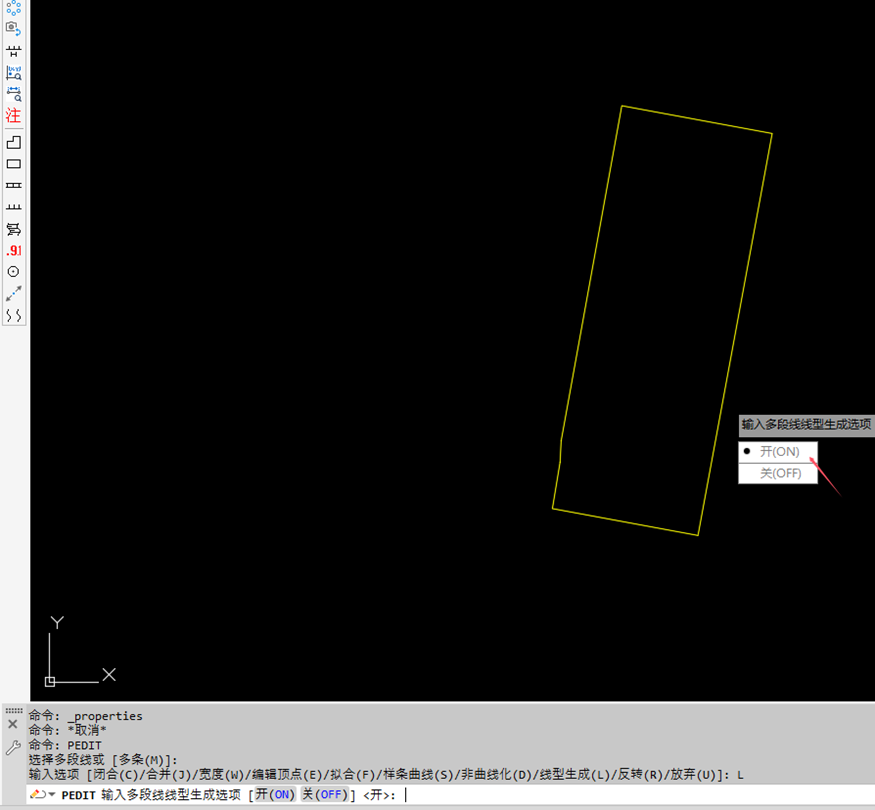

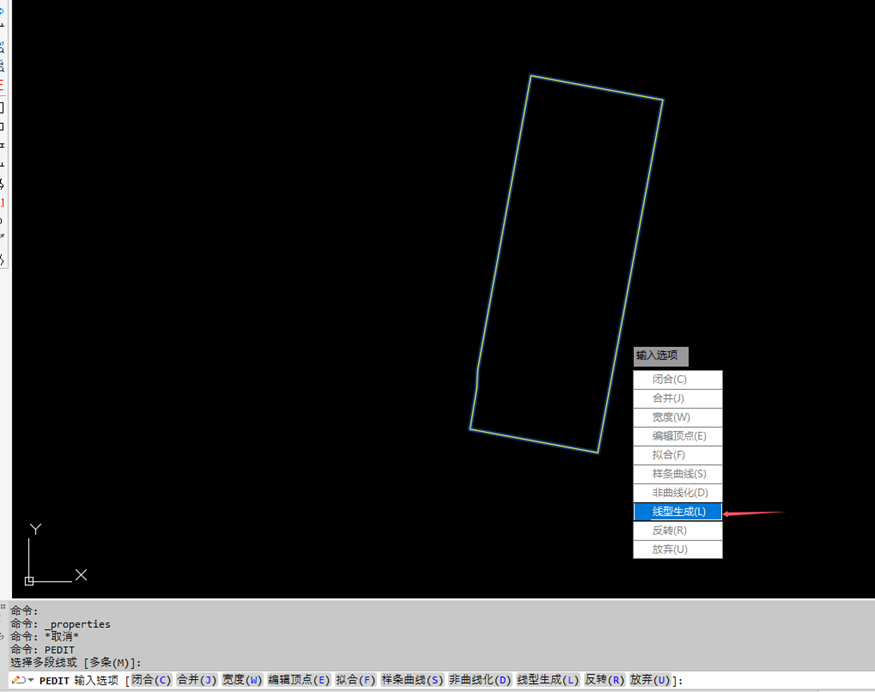

②选择线性生成，或者在命令栏输入L
③弹出提示，选择开，或者命令栏输入ON

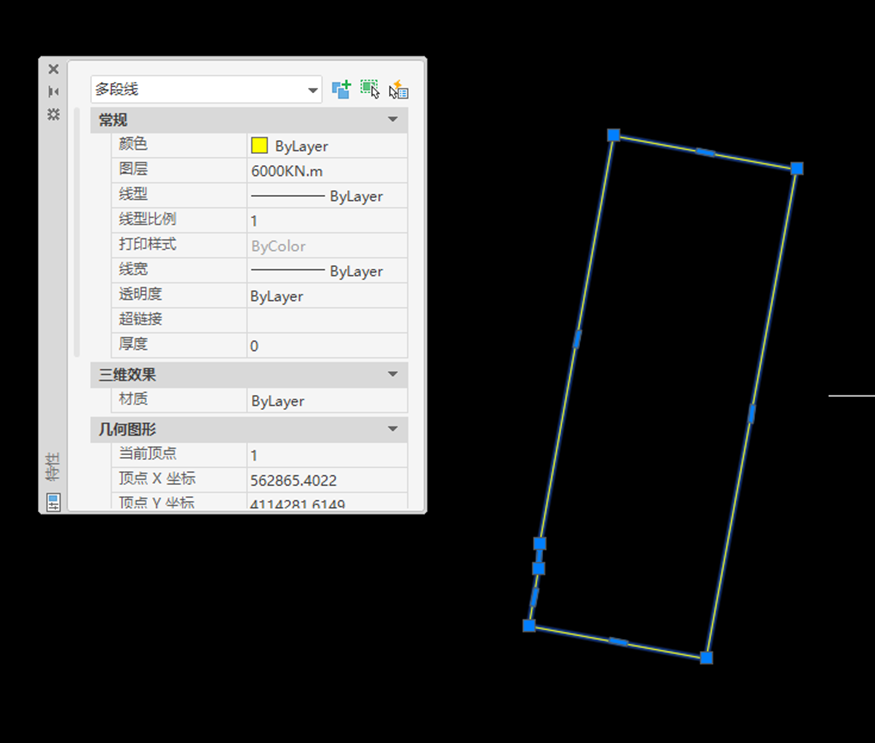

现在再次查看图形属性会发现显示为多段线。至此我们的自动布桩软件就可以正常识别这个图形进行布桩了。

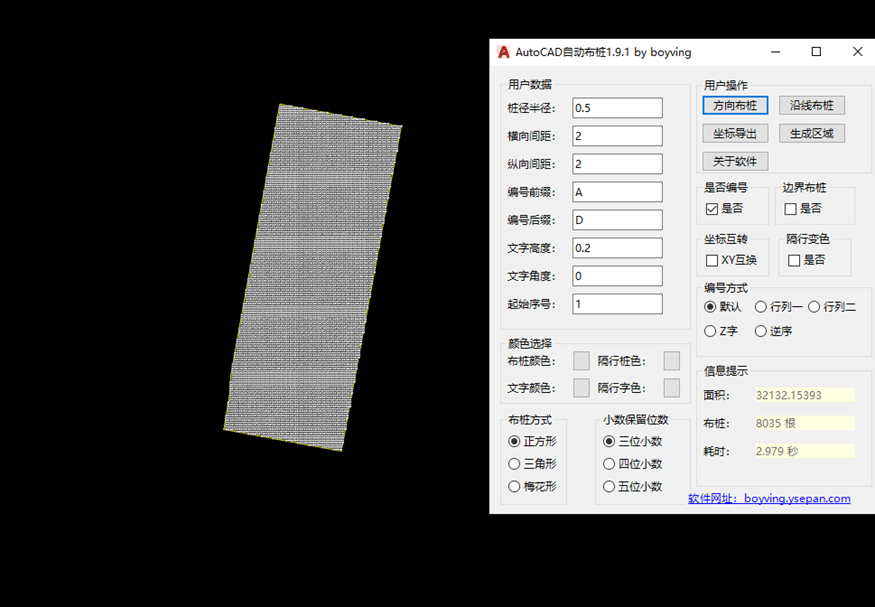

至此布桩完成。
到了这里友友们可能还有一个疑问，就是为什么同样的使用pline命令会绘制出来二维多段线呢？如果这样那我以后每次绘制图形都需要这样转换吗？显然这样绘图效率很低下不说，可能导致我们绘制的图形给其他软件的时候也会出现一些问题。比方说算量的时候不能正常读取界限等等。还有就是为什么人家的AutoCAD没有这样的问题呢？
那么有没有办法把这个问题解决了呢？
答案是肯定的。
下面我们就来说说解决方法吧。

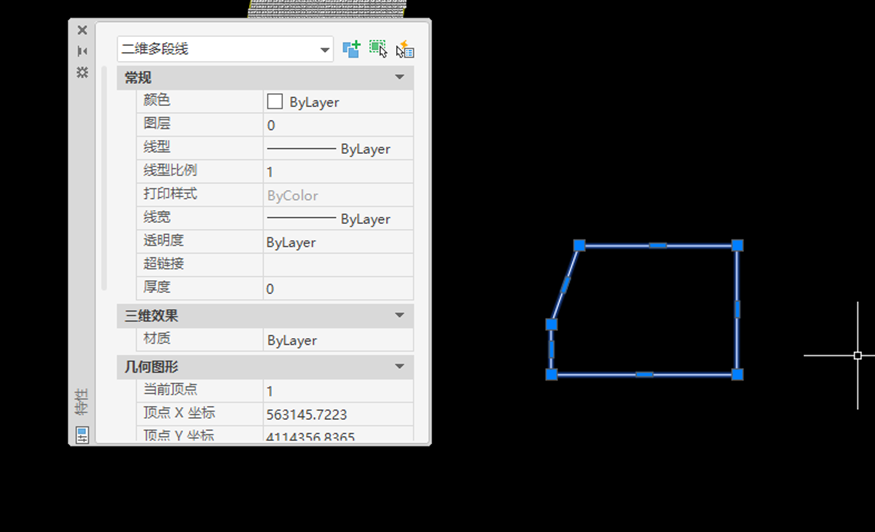

1、在命令行输入pline，画一个图，然后查看一下属性，看到是二维多段线。

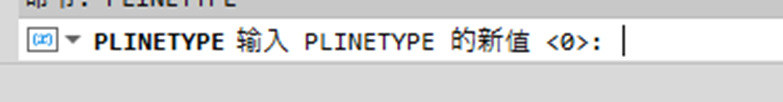

2、在命令行输入plinetype命令，如下图所示，新值为0。这里得值就是我们未更改的时候的值，也是导致的我们绘制的图形是二维多段线的值。我们现在在这里输入2然后回车看看效果。

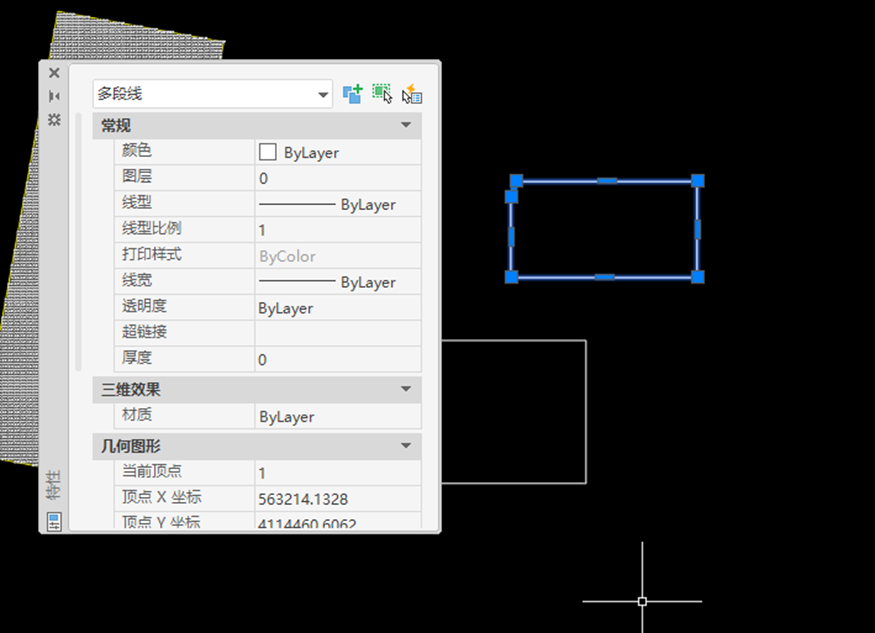

现在输入pline命令，再次绘制一个图形，查看属性发现已经是多段线了。
到这里很多友友就有点迷糊了，为什么我们要输入2，不输入其他的呢？

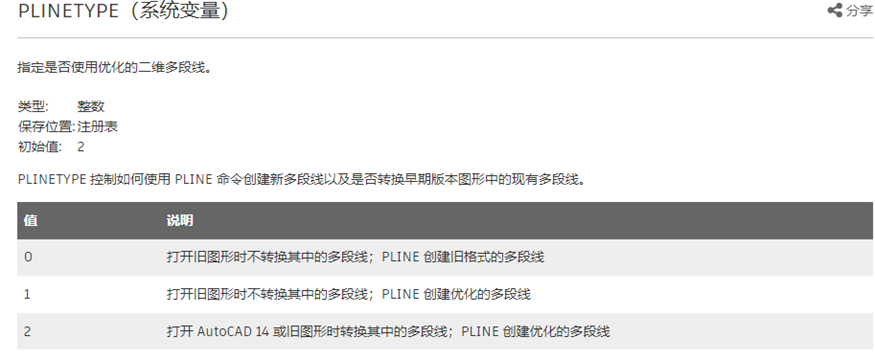

其实这里就是AutoCAD的一个系统变量问题。我们来看一看说明。
看了上面的说明，咱们应该理解为什么会输入2了吧。好了今天的文章到此结束
总结一下：
这篇文章让我们学会了怎么从二维多段线转多段线，怎么设置AutoCAD的默认多段线为多段线的问题。
