前言：随着仪器精度的提高，对于要求不是很高的工程项目我们可以偷点懒，现场转点以后做导线资料即可。切记，前提一定是精度要求不高的工程项目，而不能用于其他精度要求高的哦。

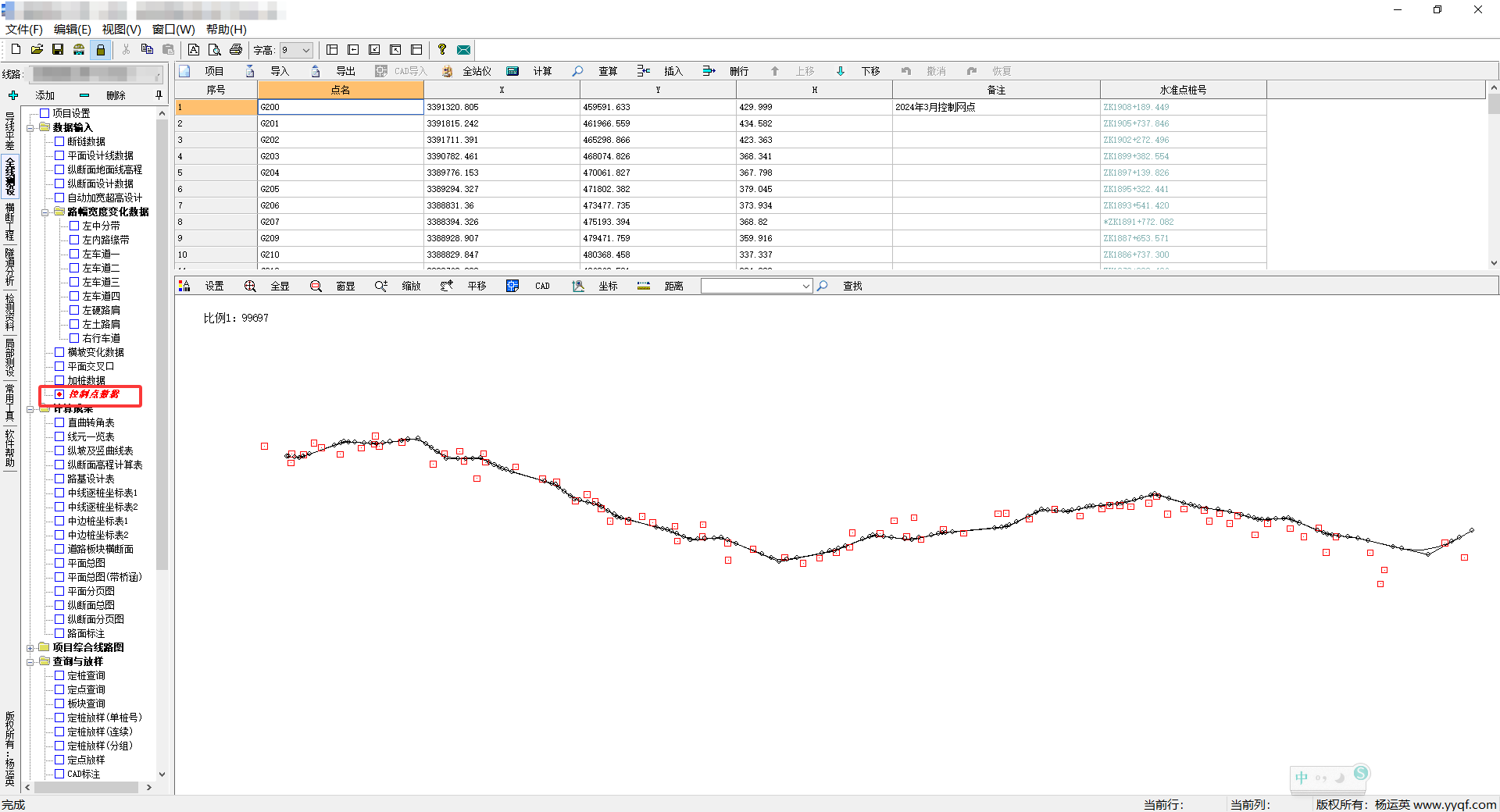

1、首先我们打开道测，然后在控制点功能下面把现场点输入进去。这样做的好处就是让我们更方便让我们看见，也可以用其他方法。
2、现在我们就把上面的图形导出到cad里面去。然后根据需要，把控制点连成一条多段线，这里需要注意连接顺序。

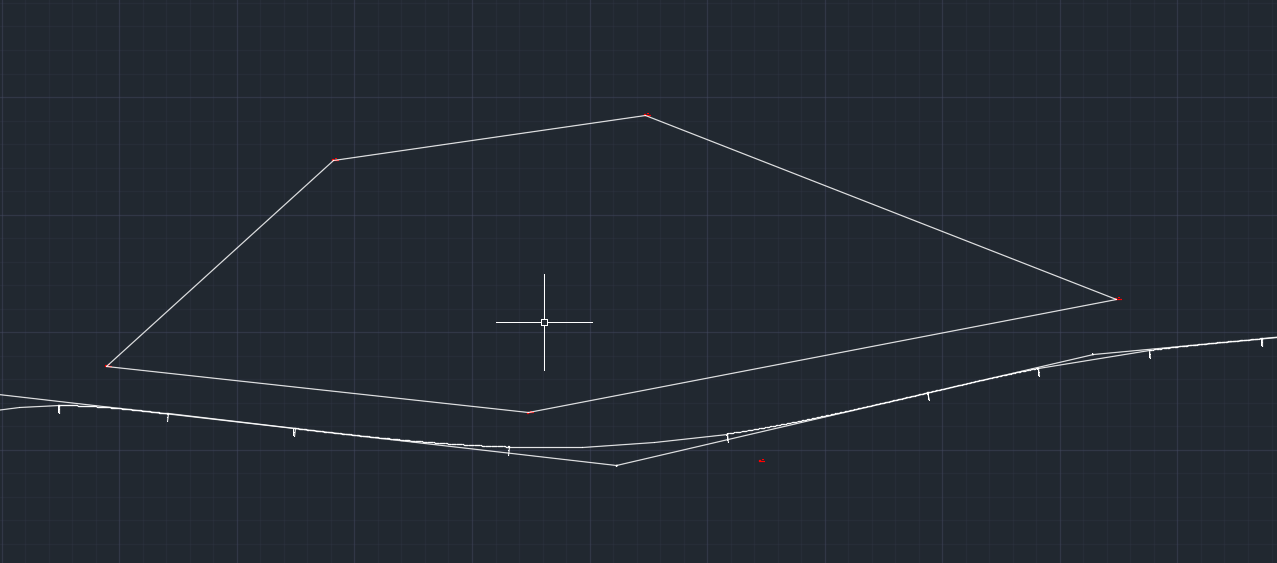

3、如上图我们已经连接出来一个多段线。这里是我随意连接的。只是讲解操作过程

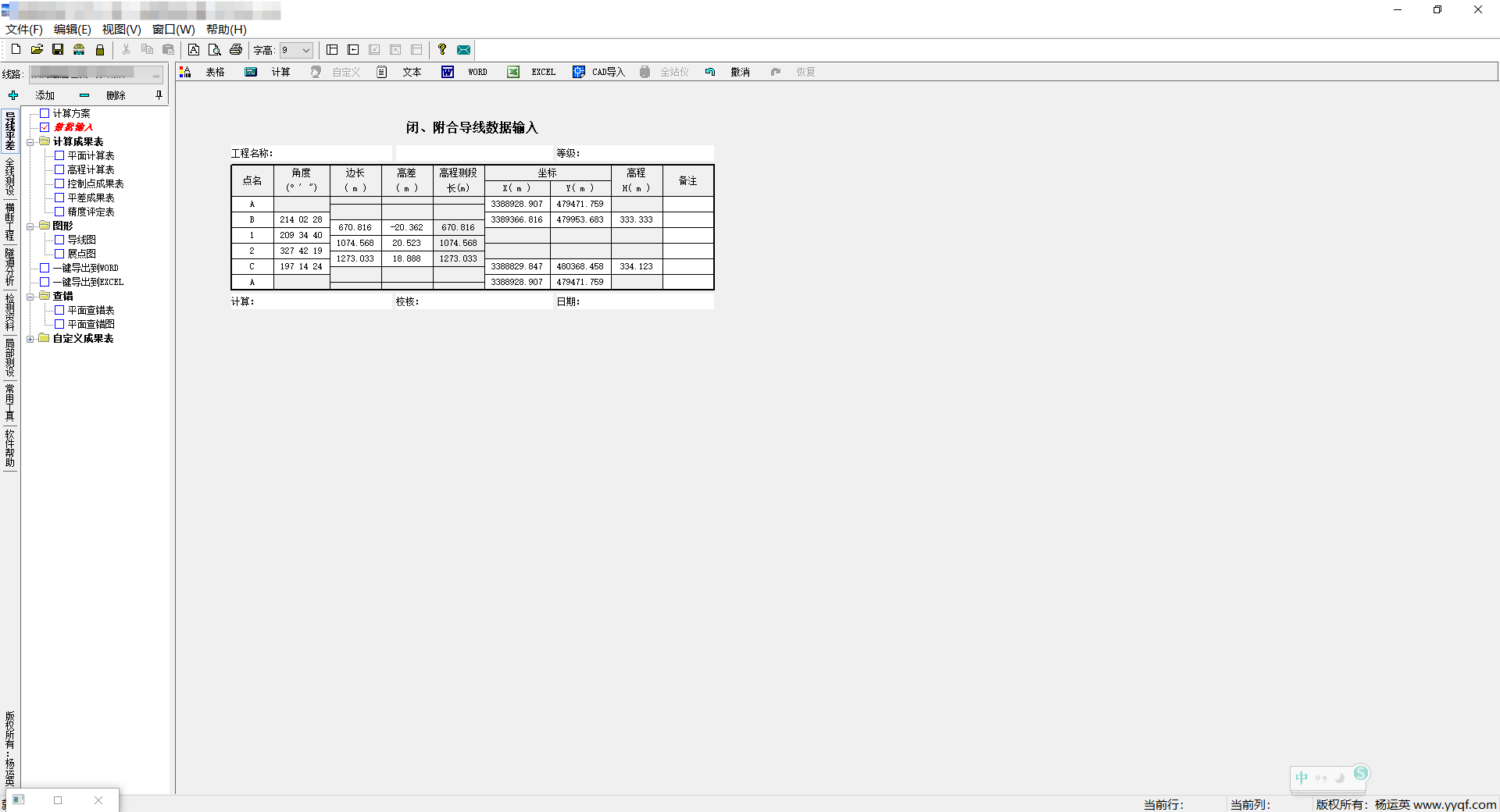

4、如上图所示，我们需要设置你的导线方案，这里就略过了设置。直接进入数据输入里面。上面是以前的一个东西，没有删除就不管了。我们直接使用cad导入功能，获取到我们现在连接的多段线。

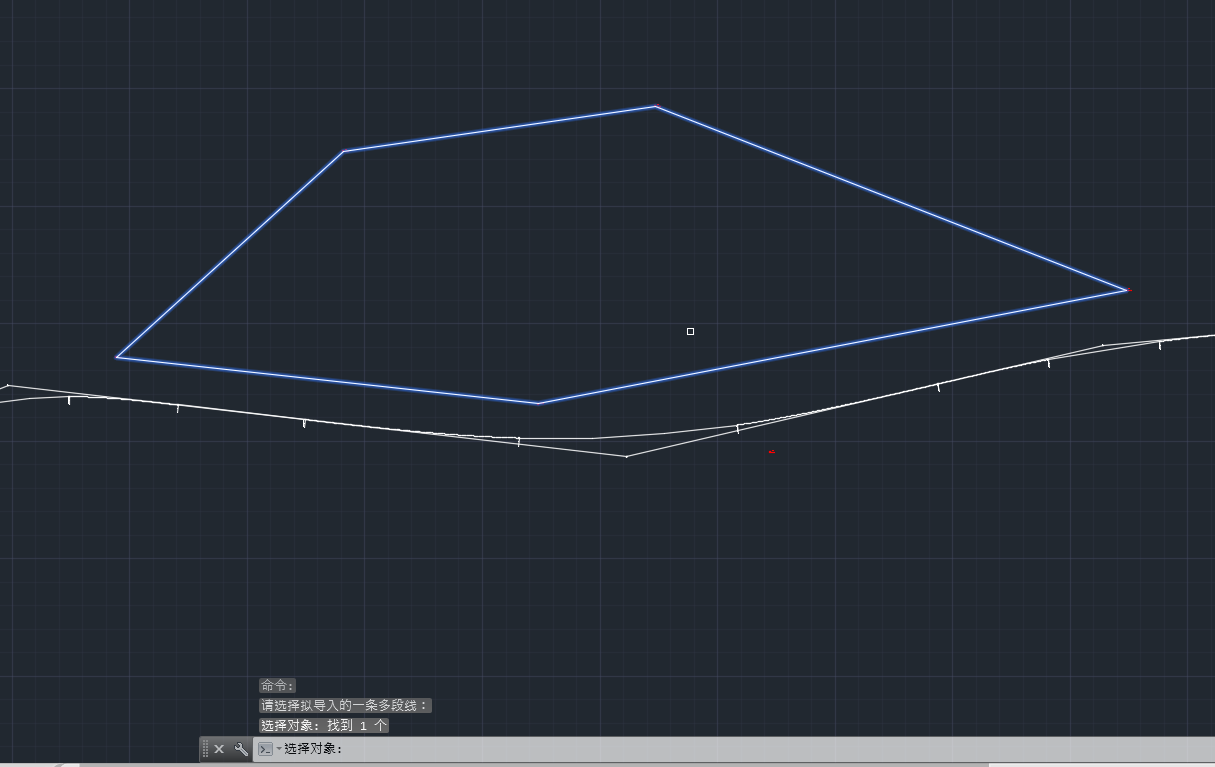

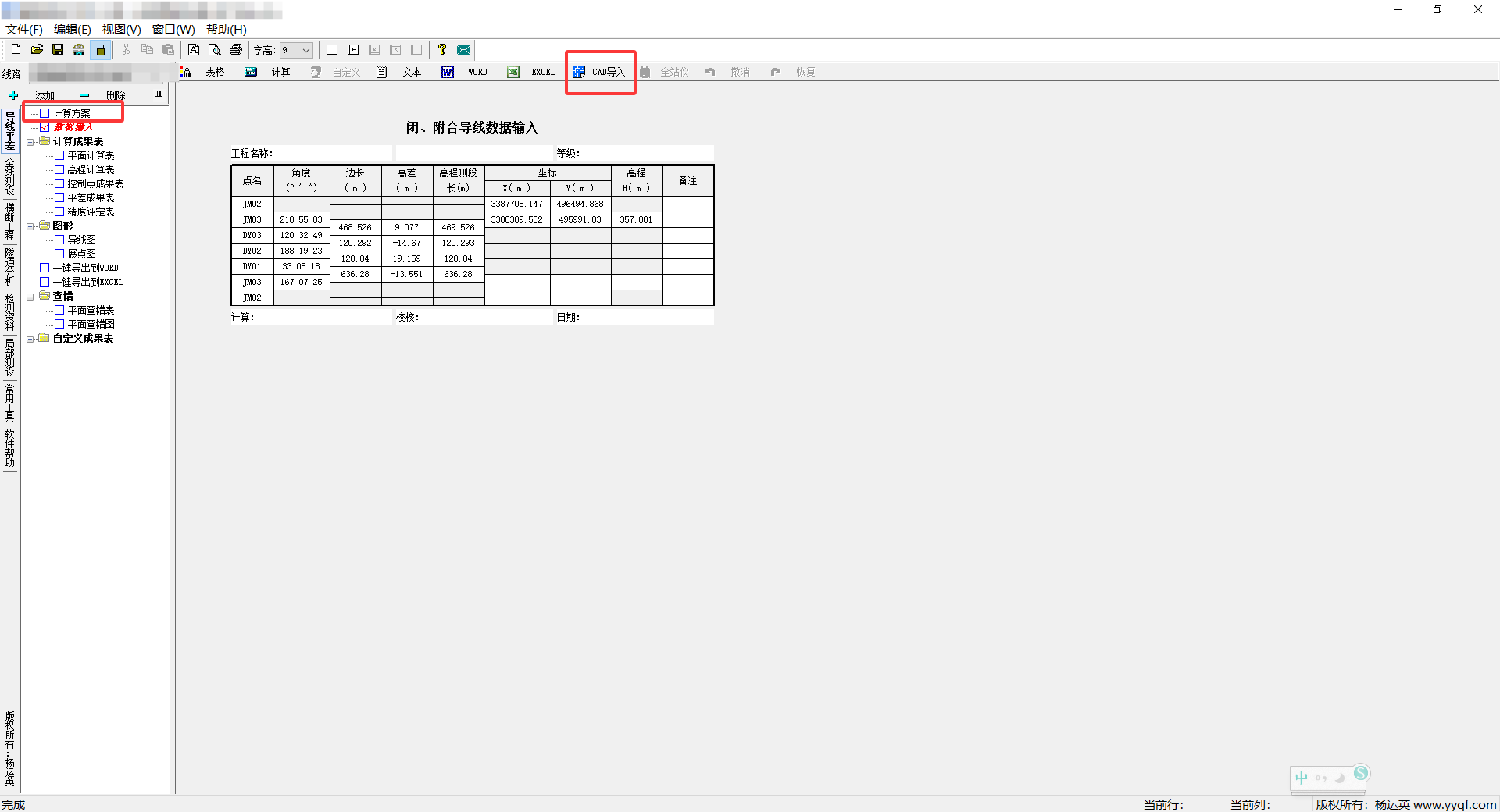

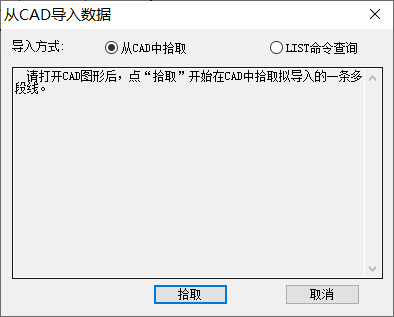

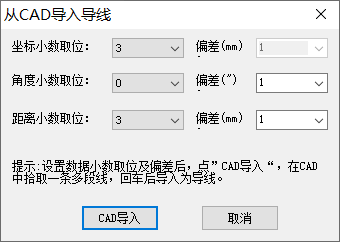

5、上面有很多提示，可以根据自己需求选择即可。现在我们只需要选择这个多段线，道测就会自动的把这些数据输入进去。如果有没有自动输入的，手动输入即可。

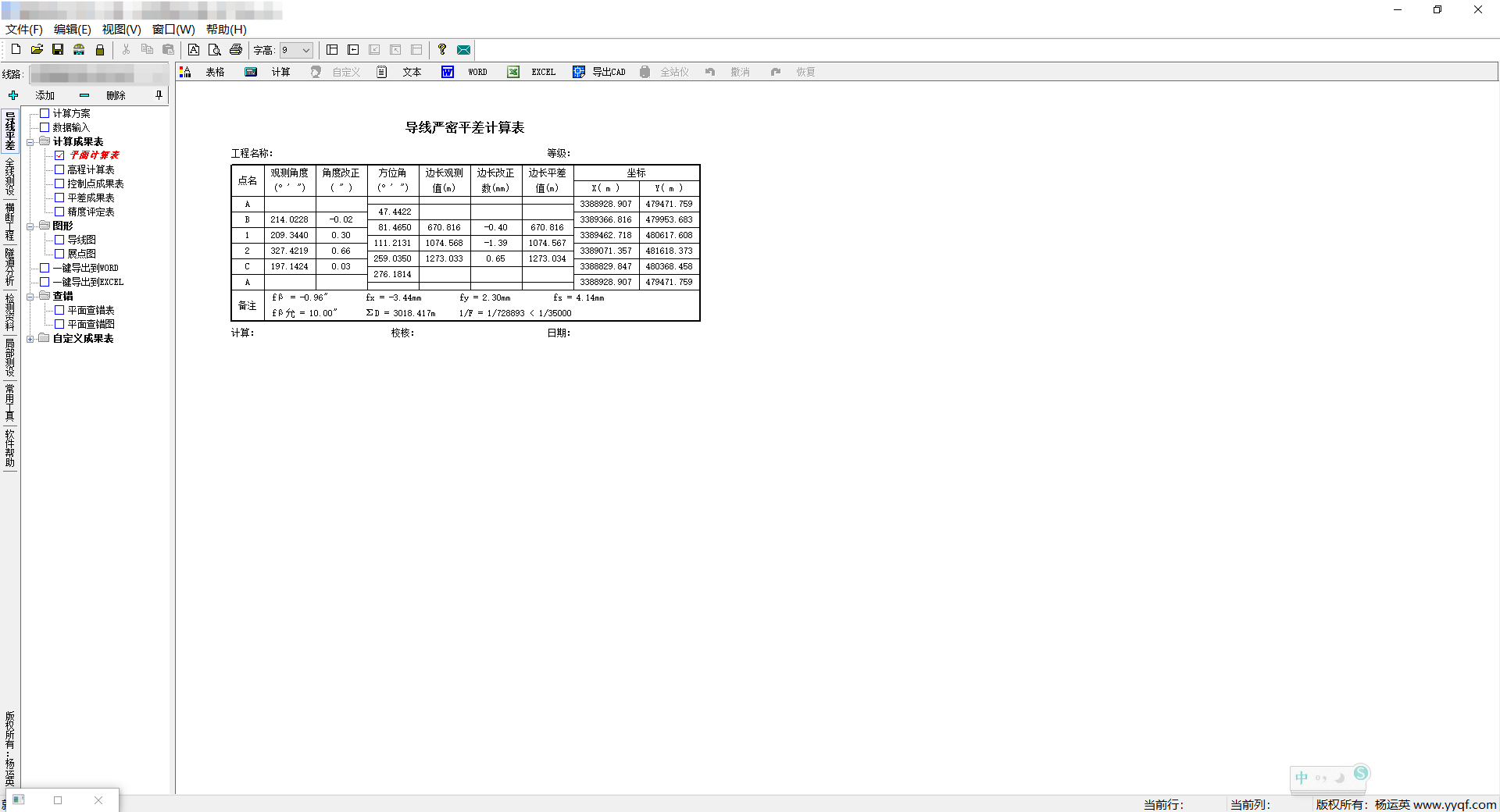

6、有了上面的数据，我们直接就可以出计算成果表下面的表格和其他分类的表格了。这里就点开一个平面计算表看看效果吧。

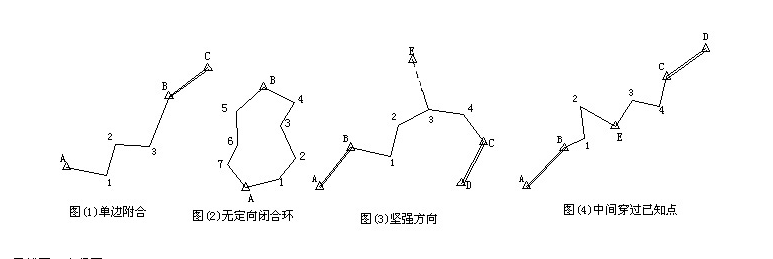

7、经过一系列简单操作，我们已经生成了导线成果。下面附一张常见的导线图
结语：道测大师很多和cad结合的功能都有很多用处，简化了我们的工作。还是一句老话，以上仅为个人观点，如有错误欢迎指正。如果喜欢也欢迎大家点赞、关注、分享、转发。
